Pentalimator
Kolimator laserowy do precyzyjnego pozycjonowania aparatu
Pentalimator pozwala sprawdzić i skorygować prostopadłość osi optycznej aparatu względem płaszczyzny fotografowanego materiału — jeden z podstawowych warunków prawidłowego ustawienia stanowiska reprograficznego.
Ten kompaktowy kolimator laserowy można stosować na stanowiskach do reprodukcji płaskich oryginałów, takich jak fotografie, dokumenty, obrazy, mapy, plakaty oraz materiały transparentne — negatywy i slajdy.
Urządzenie emituje skalibrowaną wiązkę laserową prostopadłą do swojej podstawy. Wiązka odbija się od płytki lustrzanej umieszczonej na obiektywie, a położenie jej odbicia wskazuje odchylenie od prawidłowego ustawienia. Pozwala to szybko skorygować ustawienie aparatu lub stołu reprograficznego — bez adapterów, skomplikowanych procedur kalibracyjnych ani dodatkowych kabli.
Prosta kontrola ustawienia aparatu
Pentalimator pozwala sprawdzić, czy oś optyczna aparatu jest prostopadła do płaszczyzny fotografowanego materiału.

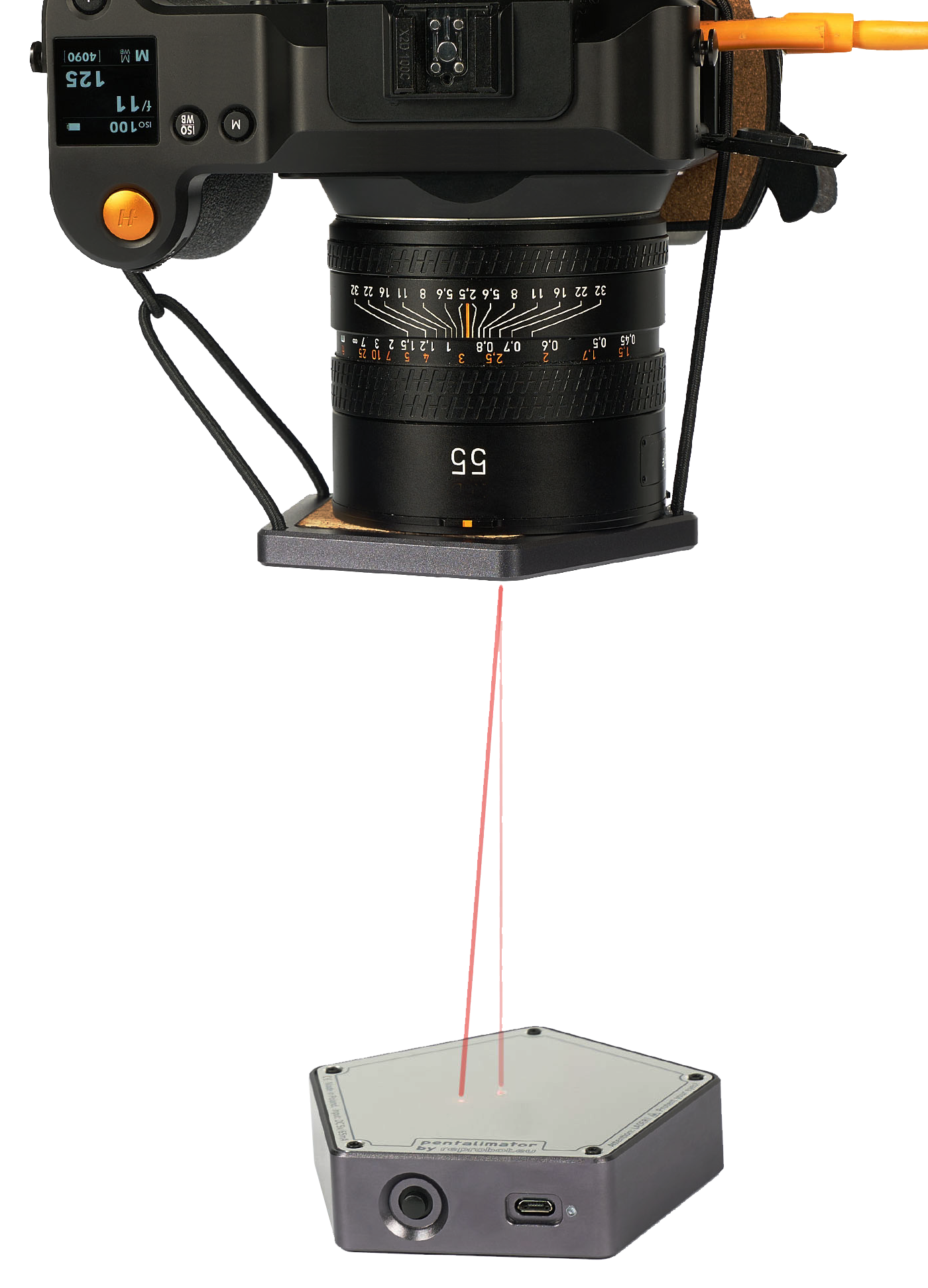

Kolimator ustawia się na powierzchni roboczej, a płytkę lustrzaną mocuje na obiektywie za pomocą gumowej linki o regulowanej długości. Wiązka lasera odbija się od lustra i wraca na górną powierzchnię kolimatora.
Jeżeli odbita wiązka trafia w otwór wyjściowy lasera, aparat jest prawidłowo ustawiony względem powierzchni roboczej. Jeżeli punkt odbicia jest przesunięty względem otworu, należy skorygować nachylenie aparatu lub stołu, aż oba punkty się pokryją.
Położenie odbicia pozwala na bieżąco oceniać efekt regulacji i szybko uzyskać prawidłowe ustawienie.
Czytelne wskazanie, łatwa regulacja
Pentalimator wykorzystuje wiązkę lasera o niskiej energii do kontroli ustawienia aparatu na stanowisku reprograficznym.
Operator obserwuje położenie odbitego punktu i koryguje nachylenie aparatu lub powierzchni roboczej, aż wiązka powróci do otworu wyjściowego lasera. Regulację ułatwia głowica fotograficzna z przekładniami lub precyzyjna głowica reprograficzna, pozwalająca niezależnie korygować ustawienie w poszczególnych osiach.
Urządzenie jest zasilane z akumulatora wbudowanego w podstawę. Podczas pracy nie wymaga zewnętrznego zasilania ani przewodów sygnałowych. Dzięki temu nie zajmuje miejsca dodatkowymi kablami i można je łatwo przenosić między stanowiskami.
Akumulator ładuje się przez złącze Micro-USB za pomocą dołączonego przewodu. Ładowarka nie wchodzi w skład zestawu.
Solidna konstrukcja,
łatwy montaż

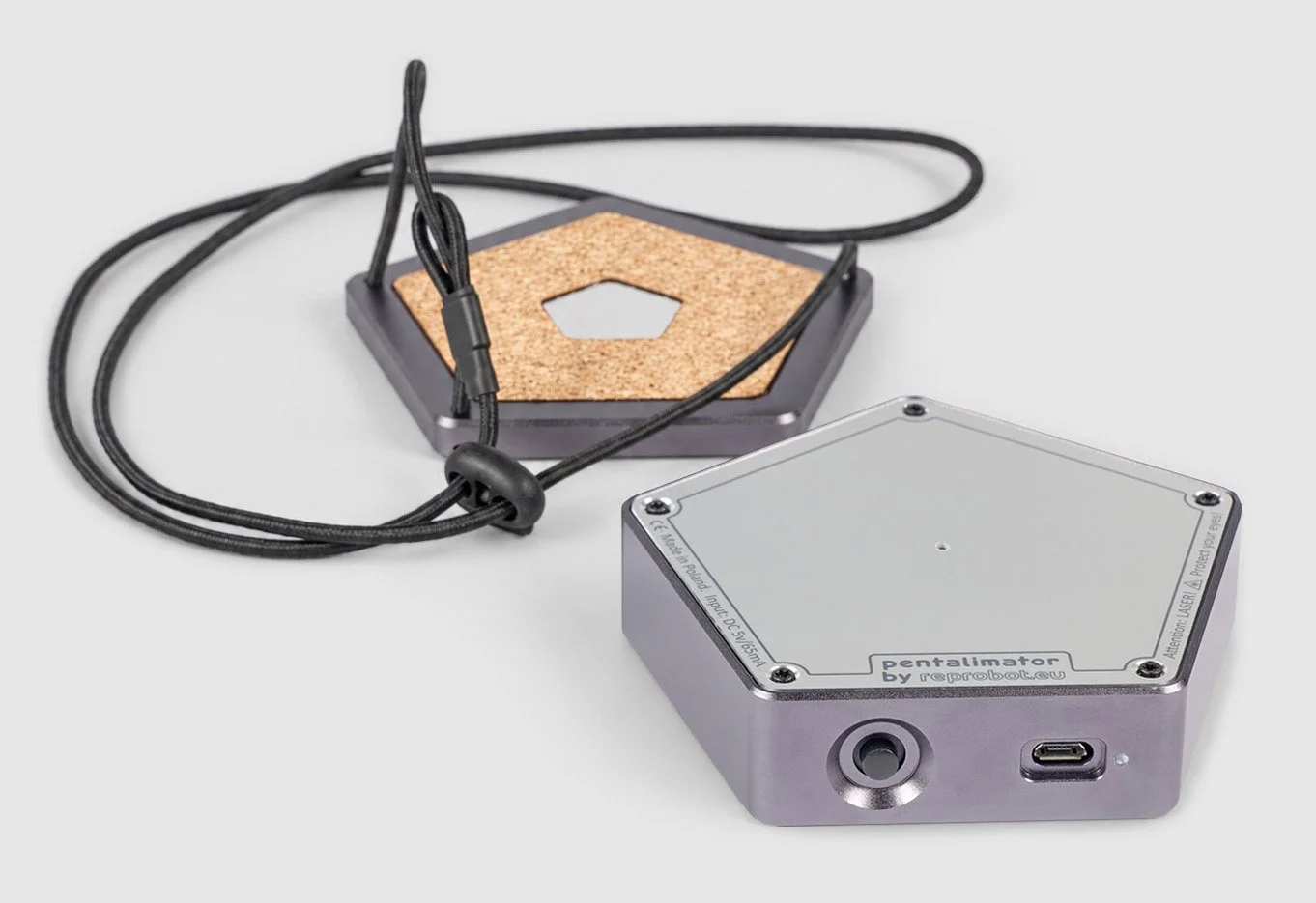

Korpus Pentalimatora i oprawa lustra są wykonane z lotniczego aluminium obrabianego CNC, polerowanego i anodowanego na kolor grafitowy. Metalowa konstrukcja zapewnia sztywność i trwałość podczas codziennego użytkowania.
Powierzchnie lustrzane wykonano z polerowanej stali nierdzewnej. Zastosowanie stali zamiast szkła eliminuje ryzyko stłuczenia lustra podczas pracy, transportu i przechowywania.
Powierzchnie stykające się z obiektywem lub fotografowanym materiałem są pokryte korkiem, który chroni je przed zarysowaniem podczas ustawiania i kontroli stanowiska.
Płytkę lustrzaną mocuje się na obiektywie za pomocą gumowej linki o regulowanej długości. Takie rozwiązanie umożliwia szybki montaż na niemal każdym obiektywie, bez dodatkowych adapterów.
Kontrola przed rozpoczęciem pracy
Pentalimator umożliwia szybkie sprawdzenie prostopadłości osi optycznej aparatu do płaszczyzny fotografowanego materiału przed rozpoczęciem digitalizacji.
Taka kontrola jest szczególnie przydatna po zmianie położenia aparatu, wymianie obiektywu lub korpusu oraz zmianie odległości roboczej. Rutynowo powinno się kontrolować geometrię stanowiska każdego dnia, przed rozpoczęciem pracy. Prawidłowe ustawienie pomaga zachować geometrię odwzorowania, równomierną ostrość w całym kadrze i powtarzalność rezultatów.
Pentalimator można stosować zarówno na stanowiskach Reprobot wyposażonych w kolumnę MRC900 i podświetlarkę LB275.M, jak i w innych systemach digitalizacji wykorzystujących aparaty fotograficzne.
Specyfikacja techniczna
Produkt: Pentalimator
Typ: kolimator laserowy do kontroli prostopadłości osi optycznej aparatu względem płaszczyzny roboczej
Zastosowanie: stanowiska reprograficzne, pracownie digitalizacji, archiwa, muzea i stanowiska fotografii technicznej
Zasilanie: wbudowany akumulator
Ładowanie: przez złącze Micro-USB; ładowarka nie wchodzi w skład zestawu
Napięcie zasilania: 5 V DC / 65 mA
Czas pracy ciągłej: ok. 2 godziny
Wymiary: 100×100×33 mm
Ciężar: ok. 320 g; ok. 460 g wraz z etui

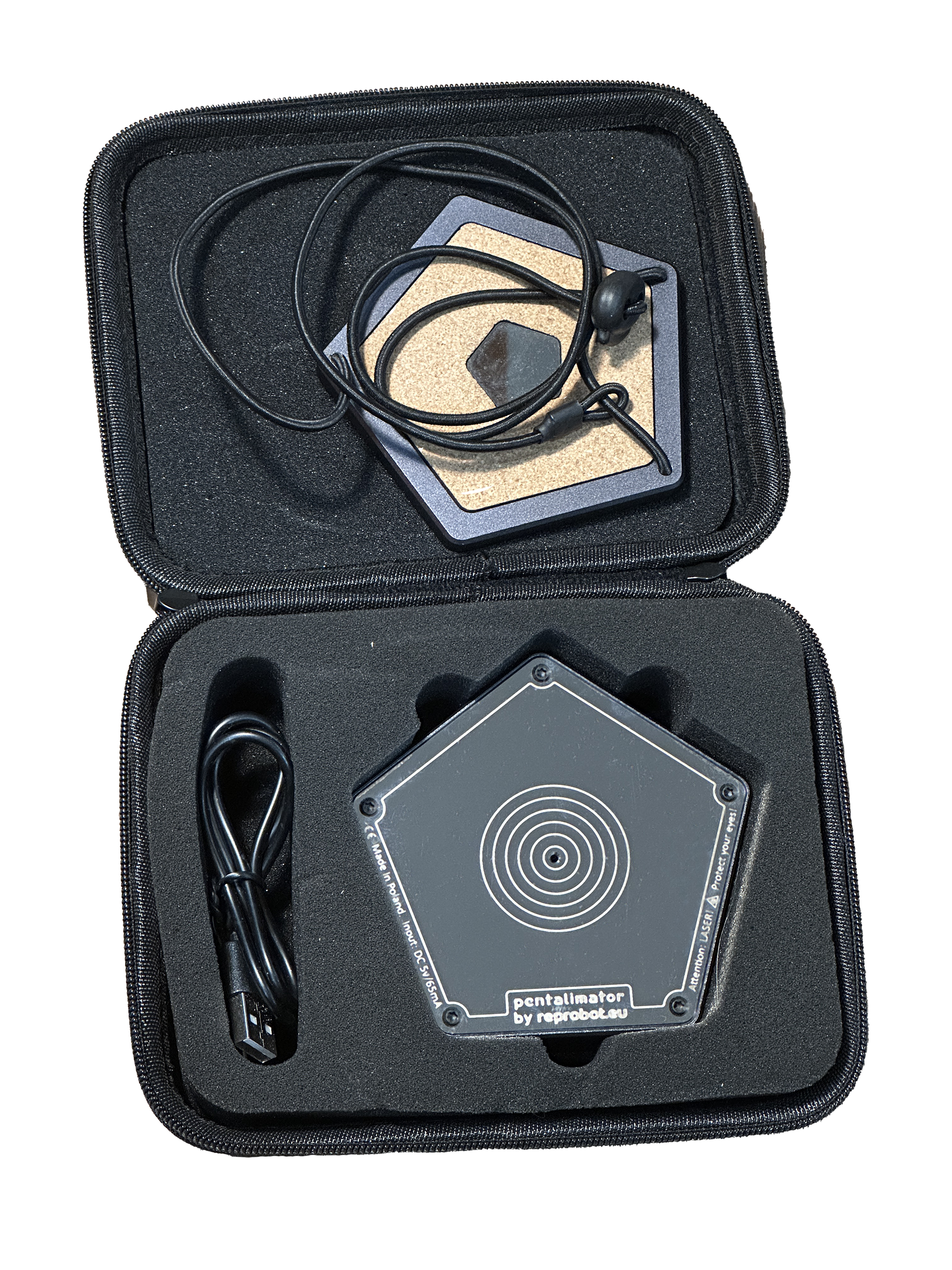

Zakres dostawy
Kolimator laserowy Pentalimator z wbudowanym akumulatorem
Płytka lustrzana do zamontowania na obiektywie
Przewód micro-USB do ładowania
Etui ochronne
Instrukcja obsługi
